Un generador trifásico balanceado, tiene tres terminales y puede estar presente un cuarto
terminal llamado neutro.
Los voltajes entre dos terminales cualesquiera, tienen igual magnitud, frecuencia y están
desfasados entre sí por
120
Casi sin excepción, los generadores trifásicos pueden ser aproximados muy bien a fuentes
de voltaje ideales o a fuentes ideales en serie con pequeñas impedancias internas. Las
fuentes de corriente trifásica raramente son utilizadas.

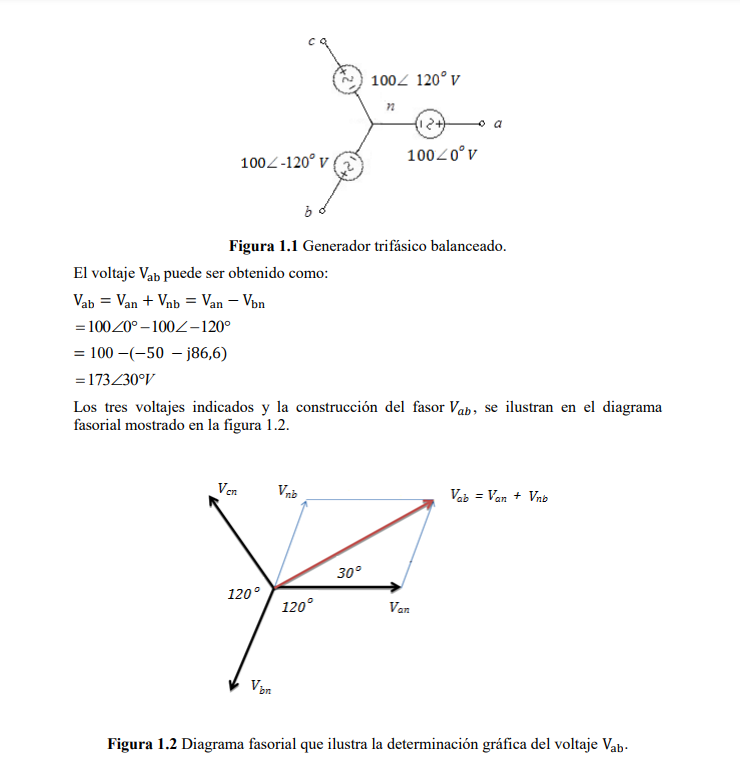

Una representación posible de un generador de voltajes trifásicos se muestra en la figura
1.1. Suponiendo que se conocen los voltajes Van, Vbn, Vcn:
Van=100V ángulo de 120V
Vbn=100V ángulo de 120V
Vcn=100 ángulo de 120V
